酸霧凈化塔的設計依據及凈化順序工藝原理

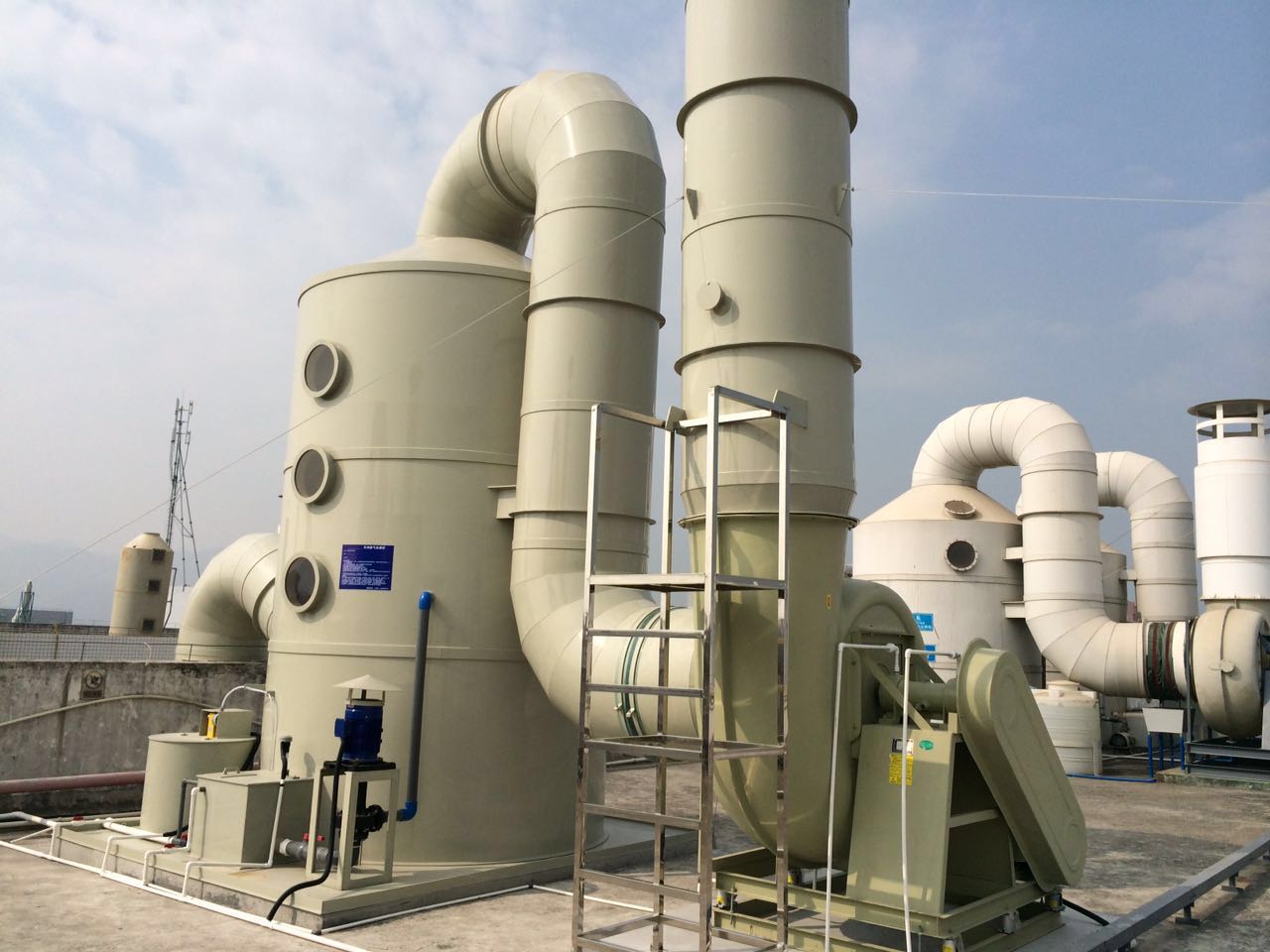

酸霧凈化塔是一種硫酸工業生產設備，用于去除硫酸吸收階段產生的酸霧。酸霧凈化塔又稱酸性氣體凈化塔、酸霧凈化塔、酸霧吸收塔、廢氣凈化塔和玻璃鋼酸霧凈化塔，起到去除廢氣中有害氣體的作用，具有適用范圍廣、凈化效率高、設備阻力低、占地面積小的***點。

酸霧凈化塔的設計依據:

1.有成熟可靠的廢氣凈化工藝。

2.盡量減少廢氣凈化系統的工程投資。

3.在滿足凈化系統工藝各項指標的前提下，盡量為用戶節能減排。

凈化順序過程的原理及說明:

吸氣罩→進氣管→風機(或進氣段)→進氣段***濾料層(***級中和反應段)→***二濾料層(***二級中和反應段)旋流板→出風帽→排氣管(或吸氣段風機)。

酸霧凈化塔凈化順序工藝原理

(1)吸罩-入口管-風機(或入口段)-入口段***濾料層(***級中和反應段)-***二級濾料層(***二級中和反應段)旋流板-出口帽-排氣管(或抽風機)

(2)酸霧凈化塔工作原理:酸霧凈化塔采用氫氧化鈉溶液作為吸收中和液，凈化酸霧廢氣。氣體被離心式風扇壓入或吸入進氣部分，然后向上流到***過濾材料層，在此與從***級噴嘴噴出的中和液體接觸并反應。被吸收的廢氣繼續向上流到***二濾料層，與二級噴嘴噴出的中和液接觸，再次發生中和反應，然后通過旋流板，通過氣帽和排氣管或風機排入***氣。
